Unter Massivholzbauweise versteht man, in Abgrenzung zum Holz-Ständer- oder Holz-Skelettbau, vollflächige und tragende Wand-, Dach- oder Deckenelemente aus massiven Holzbauteilen.
Der Witterungs- und Wärmeschutz kann bei diesen Außenwänden durch verschiedene Fassadensysteme übernommen werden, wie z.B. Holzschalungen, Wärmedämmverbundsystemen (WDVS) oder vorgehängten hinterlüfteten Fassaden (VHF).

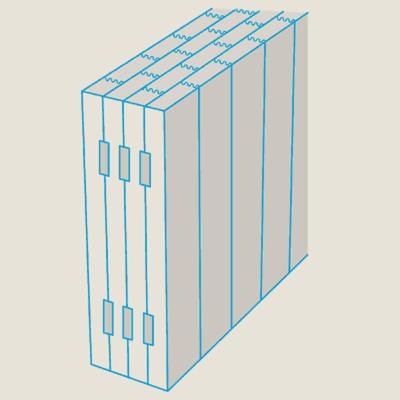

Bild: Skizze Blockbauweise, mehrlagig stehend (stehende und verzahnte Bohlen) - bauwion
Bild: Skizze Dübelholzbauweise (gedübelte Mehrschichtelemente) - bauwion
Bild: Skizze Brettsperrholzbauweise (verleimte Mehrschichtelemente) - bauwion
Bei entsprechender Art und Dicke der Dämmung können Massivholzbauten auch als hochwärmegedämmte Gebäude errichtet werden. Massivholzbauteile zeigen eine hohe spezifische Wärmekapazität, so dass sie in Bezug auf den sommerlichen Wärmeschutz und den Schallschutz sehr gute Eigenschaften zeigen. Ein hoher Grad der Vorfertigung erlaubt eine sehr schnelle Vor-Ort-Montage und durch die trockene Ausbauweise insgesamt eine schnelle Fertigstellung. Bei der Wahl des richtigen Herstellers bzw. Anbieters kann das sog. „RAL-Gütezeichen Holzhausbau“ ein wichtiger Hinweis zur Sicherstellung einer hohen Qualität in Herstellung und Ausführung sein. Diese Betriebe werden durch Eigen- und Fremdüberwachung unabhängig und regelmäßig überprüft.
Die Massivholz-Bauweise ist normativ nicht geregelt. Bei der Planung sind die bauaufsichtlichen Zulassungen und die Herstellerangaben ausschlaggebend, die unten aufgeführten Holzbaunormen können dabei teilweise nur in Anlehnung angewendet werden. Auch die statische Bemessung ist an die Vorgaben der Hersteller gebunden. Aus diesem Grund werden Architekten und Planer von den Herstellern betreut und beraten, aus den Ausführungsplänen der Planer werden dann durch die werkseigenen Fachingenieure Werkstattzeichnungen erstellt.
Oberflächen: Die Sortierung der Oberflächenqualität erfolgt nach DIN EN 13017-1. Dabei werden zwei Sortierungen unterschieden. Für nicht sichtbare Bauelemente sind Decklagen nach der C-Sortierung gemäß EN 13017-1 geeignet und werden mit NSi bezeichnet. Für sichtbare Bereiche eignet sich die mit Si bezeichnete Sortierung AB.
Ökologie: Im Vergleich zu anderen Bauweisen benötigt die Herstellung und Bearbeitung von Massivholzbauteilen sehr wenig Energie. Holz ist als nachwachsender Rohstoff CO2-neutral, so dass die Massivholzbauweise hohen ökologischen Ansprüchen genügt. Zur Umsetzung des ökologischen Grundgedankens gehört aber auch die konsequente Fortführung des Anspruchs in allen anderen Bauteilen des Gebäudes. In diesem Sinne wird z. B. eine Außenwanddämmung mit Holzweichfaserplatten häufig ausgeführt. Unbehandelte Massivholzwände können am Ende Ihrer Lebenszeit bedenkenlos entsorgt und wiederverwendet werden.
Maßsysteme: Massivholzbauten unterliegen im Unterschied zu Ständer- oder Skelettbauten keinem Raster. Lediglich die herstellerspezifischen Größtmaße müssen beachtet werden. Somit können völlig freie Grundrisse und Fassaden gestaltet werden.
Innenausbau: Im Innenbereich können Wände und Decken mit Bekleidungen wie Gipskartonplatten versehen werden. Diese können mit einer Unterkonstruktion aufgebracht werden, z.B. wenn Installationsebenen hergestellt werden sollen. Bei Dübelholz- und Brettsperrholzwänden kann die Innenseite grundsätzlich auch unverkleidet bleiben.
Wärmeschutz: Holz besitzt eine Wärmeleitfähigkeit λ von ca. 0,10 bis 0,17 W/mK und hat damit eine mittlere wärmedämmende Wirkung. Nach heutigem Standard werden zur Erfüllung der Wärmeschutzanforderungen aber zusätzlich Dämmungen aufgebracht. In der Regel kommen außenliegende Wärmedämmverbundsysteme (WDVS) oder Vorgehängte Hinterlüftete Fassaden (VHF) zum Einsatz.
Beispiel: Ein Wandaufbau mit einer Außendämmung von 20 cm Holzweichfaserplatten auf 10 cm Brettsperrholzwand führt zu einem u-Wert von 0,17 W/m²K.
Sommerlicher Wärmeschutz: Massivholz hat eine hohe Spezifische Wärmekapazität von c = 2100 J/kgK. Das bedeutet, dass Massivholzwände ein träges Temperaturverhalten aufweisen was zu einer großen Phasenverschiebung beiträgt. Dieser Wert ist verantwortlich dafür, dass Massivholzbauten einen guten sommerlichen Wärmeschutz aufweisen.
Brandschutz: Holz ist zwar ein brennbarer Baustoff, massive und großflächige Holzbauteile brennen aber nur sehr langsam ab. Hierfür ist die sog. Abbrandgeschwindigkeit ausschlaggebend. Diese ist bei Massivholzwänden gering, so dass bei Normbedingungen in 30 Minuten etwa 20 mm des Wandquerschnitts abbrennen. Der Restquerschnitt bleibt dabei voll tragfähig. Holz bietet außerdem den Vorteil, dass die Hitze auf Grund der relativ hohen Wärmeleitzahl schlecht weitergeleitet wird, wodurch die Temperatur auf der dem Brand abgewandten Bauteilseite nur unwesentlich ansteigt. Bei Erhöhung der Wanddicke lässt sich die Feuerwiderstandsdauer auf 60 bis 90 Minuten steigern. Alternativ kann die Feuerwiderstandsdauer auch durch feuerfeste Beplankungen wie Gipskarton- oder Zementfaserplatten gesteigert werden. Der Brandschutznachweis muss nach DIN 4102-22 bzw. DIN EN 1995-1-2 unter Berücksichtigung der Abbrandraten geführt werden.
Schallschutz: Massivholzwände bieten innerhalb einer Wohnung ausreichende Schallschutzeigenschaften. Für erhöhte Ansprüche wie z. B. Trennwände zwischen zwei Wohnungen werden zwei- oder mehrschalige Wandsysteme eingesetzt.
Auch der nach DIN 4109 geforderte Trittschallschutz kann im massiv gebauten Holzhaus gewährleistet werden. Hierzu werden die Decken in der Regel ebenfalls aus Massivholzelementen hergestellt. Zur Entkopplung des Schalleintrags werden schwimmende Estriche auf Trittschalldämmung mit geringer dynamischer Steifigkeit eingesetzt. Sogar der erhöhte Schallschutz nach DIN 4109, Beiblatt 2 kann durch zusätzliche Maßnahmen erreicht werden, so dass auch Mehrfamilienhäuser in Massivholzbauweise möglich sind.
Wind- und Luftdichtigkeit: Die beschriebenen Wandsysteme sind sowohl in der Fläche als auch an den Übergängen so dicht zu konstruieren, dass auf eine außenliegende Winddichtung und eine innenliegende Luftdichtung durch zusätzliche Schichten wie Folien verzichtet werden kann.
Bauphysik: Massivholzwände besitzen je nach Dicke und Verklebung eine Wasserdampfdiffusionswiderstandszahl μ zwischen 30 und 80. Dadurch entsteht bei üblichen Wandstärken eine diffusionshemmende Wirkung, so dass bei einem diffusionsoffenen Aufbau außerhalb der Holzwand keinerlei Dampfbremse auf der Innenseite notwendig ist. Jegliche Innenverkleidung kann entfallen, so dass die Holzoptik innen sichtbar bleiben kann. Die Luftdichtigkeit ist in der Fläche durch die Holzwände gewährleistet. An Stößen und Eckverbindungen sind Kompressionsbänder einzusetzen.
Holzschutz: Holzzerstörende Pilze und Insektenbefall sind bei einer Holzfeuchte von unter 20% nicht zu erwarten. Deshalb sind Holzbauteile, die auch im verbauten Zustand dauerhaft unter 20% Holzfeuchte bleiben, der Gebrauchsklasse GK 0 oder GK 1 zuzuordnen. In die Gebrauchsklassen GK 0 und GK 1 werden Bauteile eingeordnet, die nicht bewittert werden, keiner Befeuchtung ausgesetzt sind und nicht in Erd- oder Wasserkontakt stehen. Dies trifft in der Regel für alle Wand- und Deckenbauteile eines Gebäudes aus Massivholz zu, so dass sie nicht gegen Pilz- oder Insektenbefall behandelt werden müssen. Außerdem liegt in diesem Fall keine Einschränkung der Holzarten vor. Erst ab Gebrauchsklasse 2 sind nur noch bestimmte Hölzer anwendbar. Die Bedingungen und Unterscheidungen der holzanfälligen Pilzarten werden in DIN EN 335-1: 2006-10, Anhang A beschrieben.
Statik: Der Standsicherheitsnachweis ist auf Basis der jeweiligen, herstellerabhängigen allgemein bauaufsichtlichen Zulassung zu erstellen. Insofern ist es empfehlenswert, vor der Erstellung des Standsicherheitsnachweises das gewünschte Massivholzsystem festzulegen.
Sockelausbildung: Alle Holzbauteile müssen mind. 30 cm Abstand von der Geländeoberkante einhalten. Diese Sockelhöhe kann auf 15 cm reduziert werden, wenn entweder ein Kiesstreifen mit einer Korngröße von mind. 16/32 entlang der Wand hergestellt wird, oder ein ableitender Belag mit mind. 2% Gefälle vorhanden ist. Eine Reduzierung der Sockelhöhe auf 5 cm kann erfolgen, wenn eine zusätzliche Abdichtungsmaßnahme nach DIN 18195, Teil 4 ausgeführt wird.
Vorfertigung: Massivholzwände werden werkseitig vorgefertigt und können in kurzer Zeit auf der Baustelle zusammengesetzt werden. Allerdings ist bei der zeitlichen Planung die vorbereitende Elementierung zu berücksichtigen, die das Werk für die Werkzeichnungen einschl. Abstimmungen, Freigabe und Produktion benötigt.
Holzfeuchte: Holzbauteile sollten immer mit etwa dem Holzfeuchtegehalt eingebaut werden, der im fertigen Zustand auch zu erwarten ist. Bei Transport und Lagerung und während dem Einbau ist darauf zu achten, dass die Holzbauteile trocken bleiben und nicht durch Erdfeuchte oder Niederschläge befeuchtet werden. So kann das Quellen und Schwinden auf ein Minimum reduziert werden. Ist eine vorübergehende erhöhte Feuchtigkeit nicht zu verhindern, z .B. beim Einbau von Nassestrichen, so ist der angestrebte Feuchtegehalt durch intensives Lüften, Heizen und technisches Trocknen wieder herzustellen.
Abdichtung: Vor dem Aufbau der Holzelemente auf einer Bodenplatte oder im Übergang zu anderen Betonbauteilen ist eine Trennlage gegen aufsteigende Feuchtigkeit aufzubringen. Dies kann z. B. eine besandete Bitumenpappe sein.
Dichtigkeit: Als Nachweis für die geforderte Luftdichtigkeit sollte nach der Fertigstellung der Gebäudehülle ein „Blower-Door-Test“ durchgeführt werden.
DIN EN 1995-1-1, Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau
DIN EN 13017-1, Massivholzplatten - Klassifizierung nach dem Aussehen der Oberfläche - Teil 1: Nadelholz; Deutsche Fassung EN 13017-1: 2000
DIN EN 13017, Massivholzplatten - Klassifizierung nach dem Aussehen der Oberfläche - Teil 2: Laubholz
DIN EN 460, Dauerhaftigkeit von Holz und Holzprodukten - Natürliche Dauerhaftigkeit von Vollholz - Leitfaden für die Anforderungen an die Dauerhaftigkeit von Holz für die Anwendung in den Gefährdungsklassen
DIN EN 594, Holzbauwerke - Prüfverfahren - Wandscheiben-Tragfähigkeit und -Steifigkeit von Wänden in Holztafelbauart
DIN EN 599-1, Dauerhaftigkeit von Holz und Holzprodukten - Wirksamkeit von Holzschutzmitteln wie sie durch biologische Prüfungen ermittelt wird - Teil 1: Spezifikation entsprechend der Gebrauchsklasse
► Blockbaurichtlinie - Technische Grundlagen und Regelausführungen für den Blockbau, herausgegeben vom deutschen Massivholz- und Blockhausverband e.V.
► Holzhauskonzepte Hrsg. Fachagentur für Nachwachsende Rohstoffe
► Informationsdienst Holz Aktuelles und Publikationen zum Thema Holzbau
